Maßgeschneidertes manuelles Profillager
Wenn Sie das von Wanka Technology für Sie bereitgestellte maßgeschneiderte manuelle Profillager erwerben, ist dieses speziell für die Lagerung von Profilen mit nicht standardmäßigen Längen, besonderen Querschnitten und unregelmäßigen Arbeitsbedingungen konzipiert. Die maßgeschneiderten, handbetriebenen Kragarmregale sind für jede Länge von 3 bis 15 Metern geeignet, wobei ein einzelner Arm bis zu 1 bis 8 Tonnen tragen kann. Der handbetätigte Kraftsparmechanismus kann je nach Bedarf angepasst werden. Die Marke Wanka Technology bietet Dienstleistungen aus einer Hand, einschließlich Vermessung vor Ort, nicht standardmäßigem Design, Produktion und Installation. Durch den Kauf des maßgeschneiderten handbetriebenen Profilspeichersystems können Sie die Speicherprobleme aufgrund unzureichender Standardprodukte, der Unanwendbarkeit elektrischer Modelle und eines begrenzten Budgets lösen. Profitieren Sie von freiem Design, einer 24-monatigen Garantie auf Getriebekomponenten und einer 60-monatigen Garantie auf die Stahlkonstruktion. Flexible Anpassung, mühelose Handbedienung, stabil und zuverlässig.

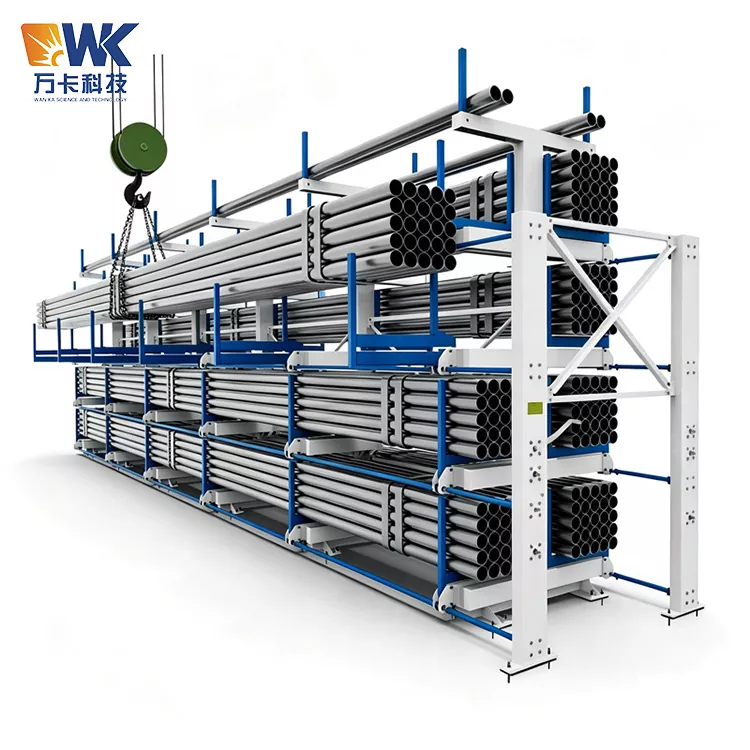

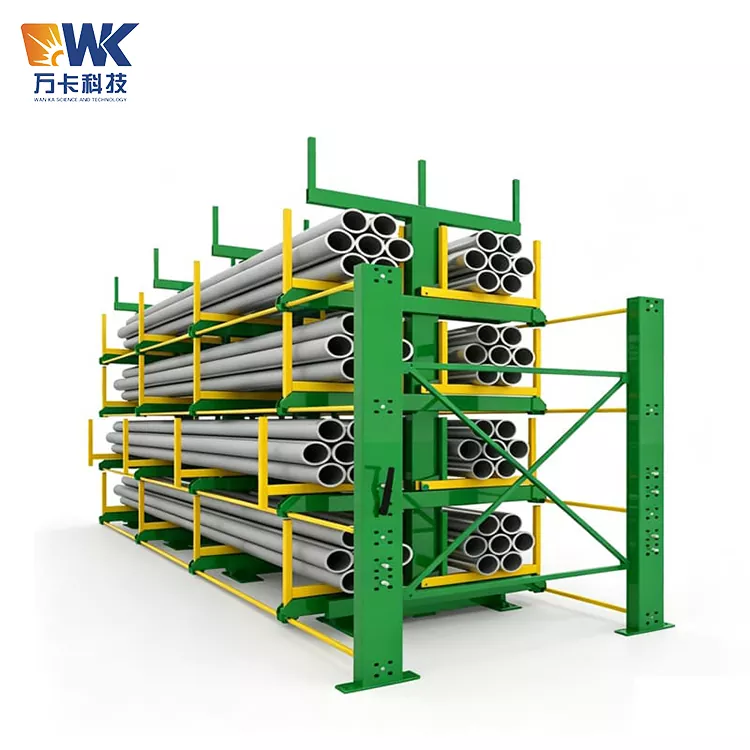

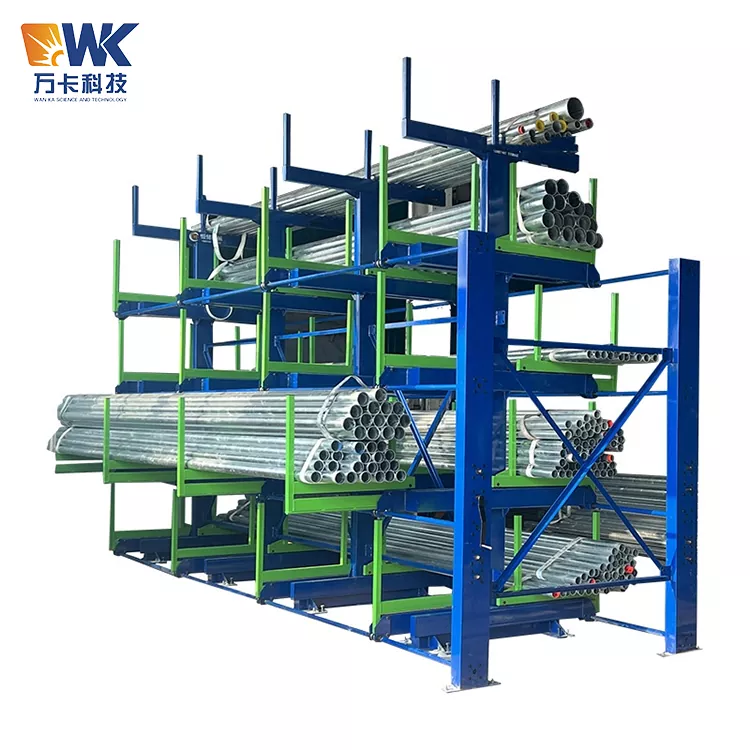

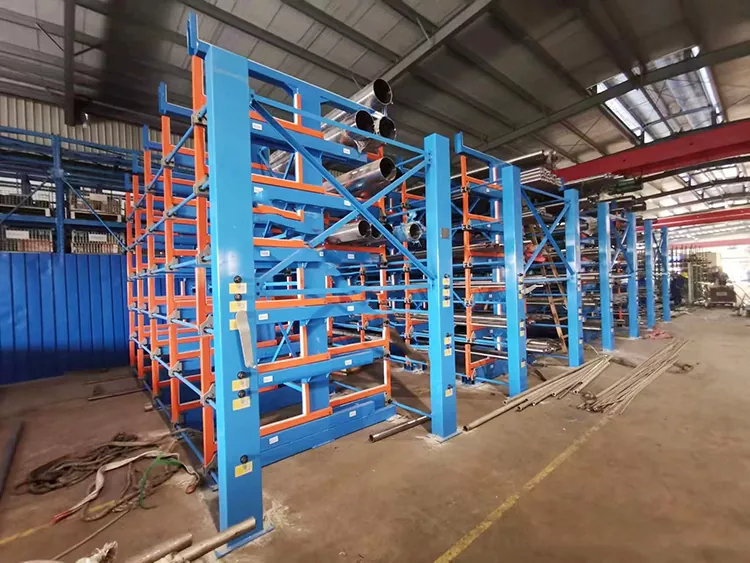

Das Customized Manual Profile Warehouse ist ein völlig ungewöhnliches manuelles Kragarmregal, das von Jinan Wanka Technology Co., Ltd. für Szenarien entwickelt wurde, in denen standardmäßige handbetriebene Regale nicht verwendet werden können.
In der Realität gibt es viele Langmateriallager, die mit einer so heiklen Situation konfrontiert sind: Die Länge der Profile beträgt nicht 6 Meter, 9 Meter oder 12 Meter, sondern 7,3 Meter, 10,5 Meter, 13,8 Meter; die Querschnittsform besteht aus trapezförmigen, dreieckigen oder speziell geformten Materialien mit Flanschkanten; der Werkstattboden weist Säulen, Schrägen oder enge Räume auf; das Budget reicht für die Anschaffung des Elektromodells nicht aus und es gibt keine Stromversorgung vor Ort; oder es muss speziell auf vorhandene Hallenkräne, Gabelstapler etc. abgestimmt werden.
Herkömmliche handbetriebene Profilregale können an diese Situation nicht angepasst werden, sodass eine individuelle Anpassung die einzige Lösung darstellt. Das maßgeschneiderte handbetriebene Profilregal wird von Grund auf neu konzipiert: Die Höhe der Säulen, die Länge des Auslegers, der Querschnitt, die Anzahl der Etagen, der Abstand zwischen den Etagen, der Abstand zwischen den Armen, das Geschwindigkeitsverhältnis des Handantriebs und die Position des Handrads, die Form der Ankerbolzen, die Oberflächenbehandlung – alles wird auf die vom Kunden bereitgestellten Materialdaten und die Bedingungen vor Ort abgestimmt. Es behält die Kernvorteile des handbetriebenen Betriebs ohne Strom, Sicherheit und Explosionsschutz sowie niedrige Kosten bei und erfüllt gleichzeitig vollständig Ihre spezifischen Profile und Lagerlayouts. Nach der Lieferung erhalten Sie eine „genau passende“ Lagereinrichtung ohne Übermaße und ohne Funktionsmängel.
Kernverkaufsargumente
- Die Länge kann individuell angepasst werden und passt sich genau den Anforderungen an
- Kann bedarfsgerechtes Design ohne Verschwendung oder Risiko berücksichtigen

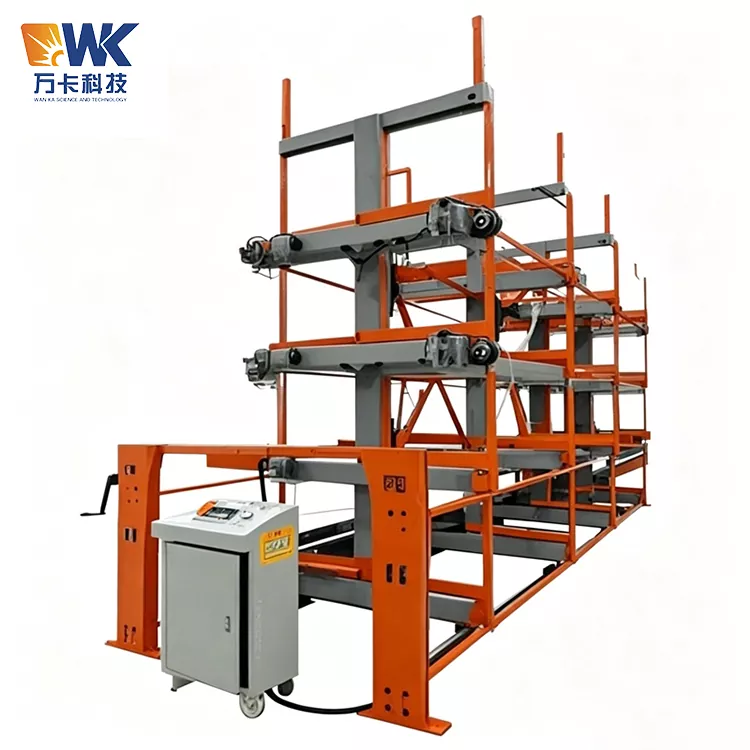

- Anpassung des Handkurbelmechanismus: erhältlich mit Handkurbeldurchmesser (300–500 mm), Geschwindigkeitsverhältnis (1:30 bis 1:100), Einzel- oder Doppelgriff, linker oder rechter Installation, klappbarer oder abnehmbarer Ausführung. Für häufige Einsatzszenarien kann optional eine Unterstützungsfeder oder eine pneumatische Unterstützung (halbmanuell) hinzugefügt werden.
- Anpassung an raue und besondere Umgebungen
- Kompatibel mit vorhandener Logistikausrüstung
Parameter
|
Benutzerdefinierte Parameter |
Verfügbarer Bereich und detaillierte Beschreibung |
|
Profillänge (L) |
3000 mm ~ 15000 mm, angepasst um 100 mm pro Skalenintervall |
|

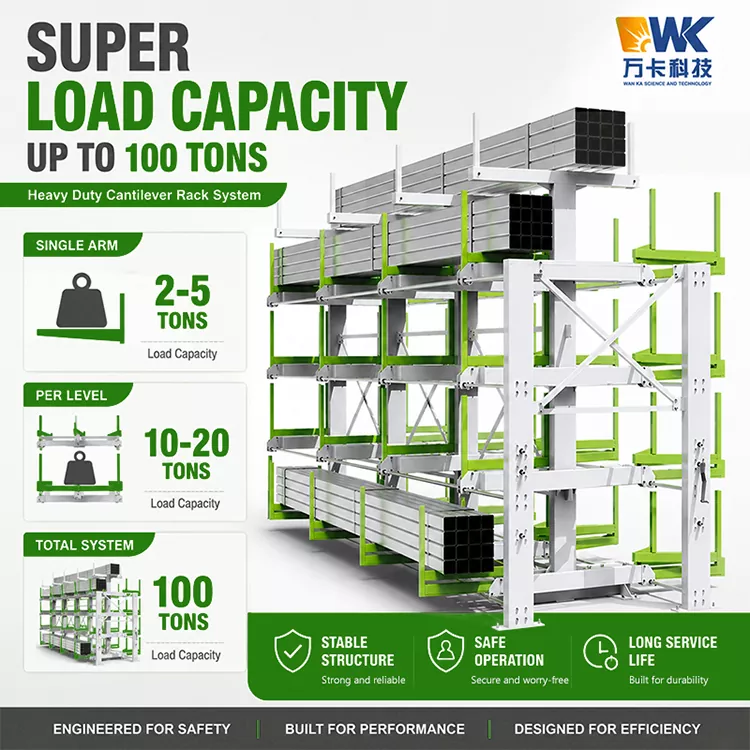

Bewertete Einzelarmlast (P) |
1 Tonne / 2 Tonnen / 3 Tonnen / 5 Tonnen / 8 Tonnen; Für Lasten über 8 Tonnen sind doppelte parallele Kragarme vorgeschrieben |
|
Gesamte Speicherschichten (N) |
2–7 Schichten; Es werden maximal 6 Schichten empfohlen, um anstrengendes manuelles Ankurbeln zu vermeiden |
|
Lichte Höhe zwischen benachbarten Schichten (H1) |
150 mm ~ 600 mm, konfiguriert basierend auf der maximalen Profilhöhe plus reserviertem Sicherheitsabstand |
|
Mittenabstand der Ausleger (D) |
150 mm ~ 800 mm, bestimmt durch die tatsächliche Breite oder den Außendurchmesser der gelagerten Profile |
|
Gesamthöhe der Ausrüstung (H_total) |
2000 mm ~ 5500 mm, begrenzt durch die lichte vertikale Höhe von Fabrikgebäuden |
|
Längstiefe des gesamten Racks |
Entspricht der Profillänge L plus zusätzlich 400 mm bis 800 mm Spielraum für freitragenden Teleskopweg |
|
Rackbreite (W) |
1200 mm ~ 2200 mm, anwendbar sowohl für einseitige als auch doppelseitige Strukturformen |
|
Höhe der unteren Schicht vom Boden (H_bottom) |
300 mm ~ 900 mm, reservierter Raum für den reibungslosen Durchgang von Kranschlingen und Gabelstaplergabeln |
|
Teleskophub des Auslegers (S) |
600 mm ~ 1500 mm, normalerweise auf das 2- bis 3-fache der Querschnittsbreite des Rohmaterials eingestellt |
|
Untersetzungsverhältnis des Handkurbelmechanismus |
1:30 (hohe Geschwindigkeit für leichte Lagerung) ～ 1:100 (arbeitssparendes Design für schwere Arbeitsbedingungen) |
|
Handrad-Standarddurchmesser |
Optionale Größen: 300 mm, 350 mm, 400 mm, 450 mm, 500 mm |
|
Zulässige Handkurbelkraft |
Anpassbarer Index (Beispiel: ≤120N). Der Zielkraftwert kann durch eine optimierte Konstruktion des Untersetzungsverhältnisses erreicht werden |
|

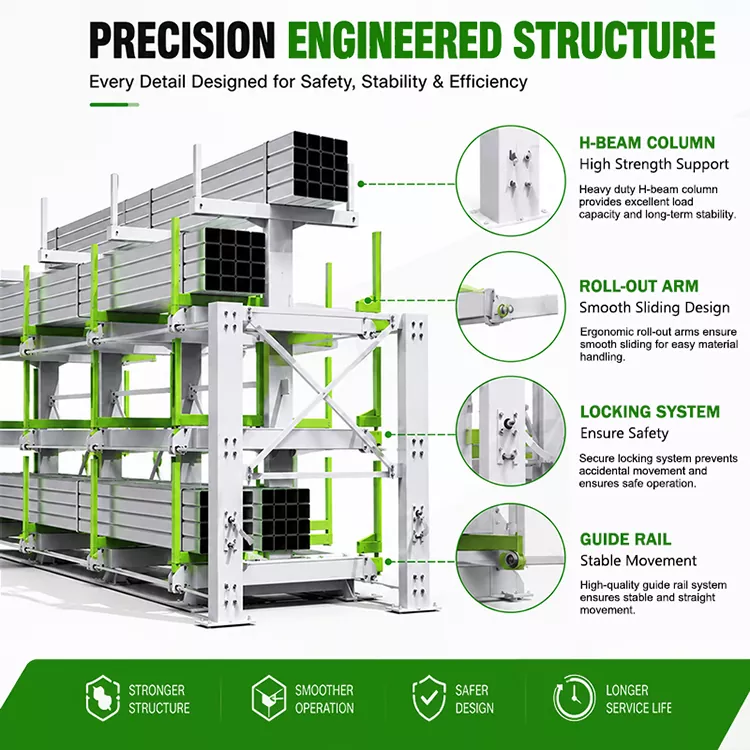

Kraftübertragungsform |
Standardkonfiguration: Zahnrad- und Zahnstangengetriebe; Kettenradgetriebe für Langhubanforderungen |
|
Rutschfeste, selbstsichernde Struktur |
Standard: Schnecke und selbsthemmendes Schneckengetriebe. Optionales Zubehör: Ratschenklinkenvorrichtung + manueller Sicherheitsstift |
|
Oberflächen-Korrosionsschutzbehandlung |
Epoxidpulverspritzen (kundenspezifische Farbe über RAL-Karte) / Feuerverzinkung / Original-Edelstahlfinish |
|
Anwendbare Arbeitsumgebungsklasse |
Gewöhnliche Innenwerkstatt, explosionsgeschützter Bereich, Freilufthof, Tieftemperatur-Kühllager, Hochtemperatur-Produktionswerkstatt |
Anwendungsbereiche und Beispiele
Welche Szenarien erfordern den Einsatz von Customized Manual Profile Warehouse:
- Unregelmäßige lange Materialien: Zum Beispiel lange Heizrohre (mit Flanschen) in Rotorblattformen von Windkraftanlagen oder unregelmäßige Stahlschienen in Hochgeschwindigkeitsschienen.
- Alte Werkstätten: Aufgrund zahlreicher Säulen und enger Durchgänge können keine Standardbreiten eingegeben werden und die Gesamtbreite muss reduziert oder asymmetrisch gestaltet werden.
- Besondere Lagerungsmethoden: Profile müssen horizontal in mehreren Schichten gestapelt werden, mit Polsterung zwischen den einzelnen Schichten, und erfordern einen Ausleger mit Seitenschutz, um ein Herunterfallen zu verhindern.
- Mobilitätsanforderungen: Das Lager muss regelmäßig verlegt werden und das manuelle Profillager muss abnehmbar und auf anderen Fundamenten neu installiert werden können.
