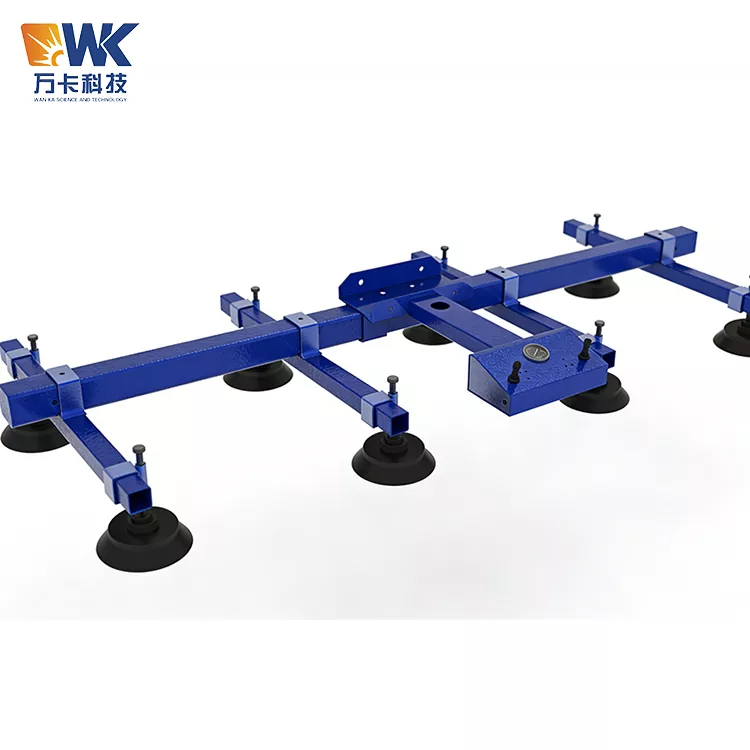

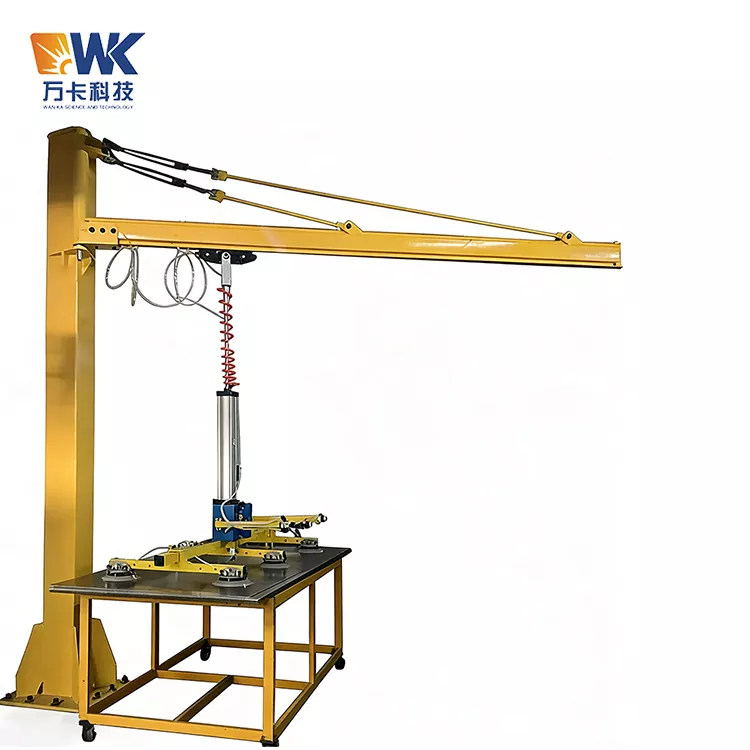

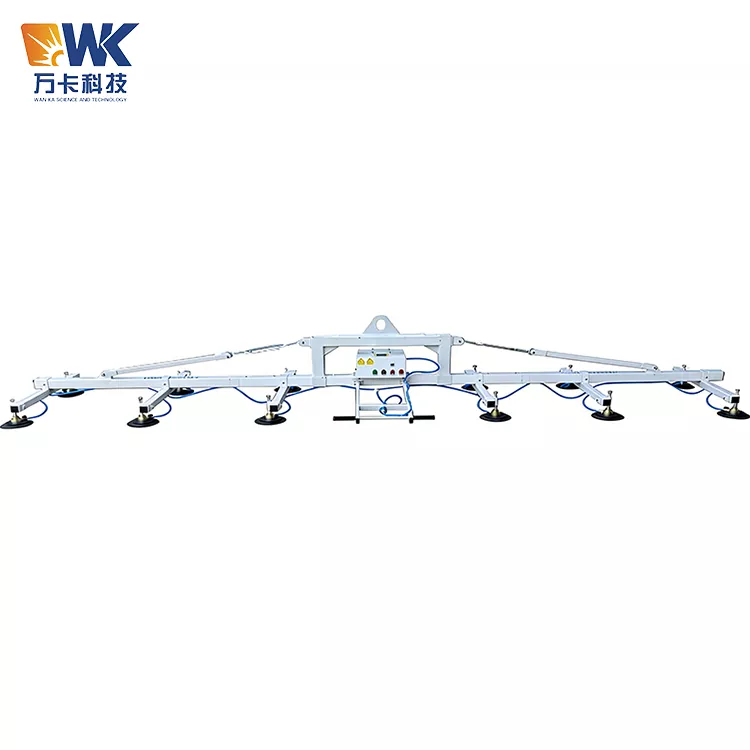

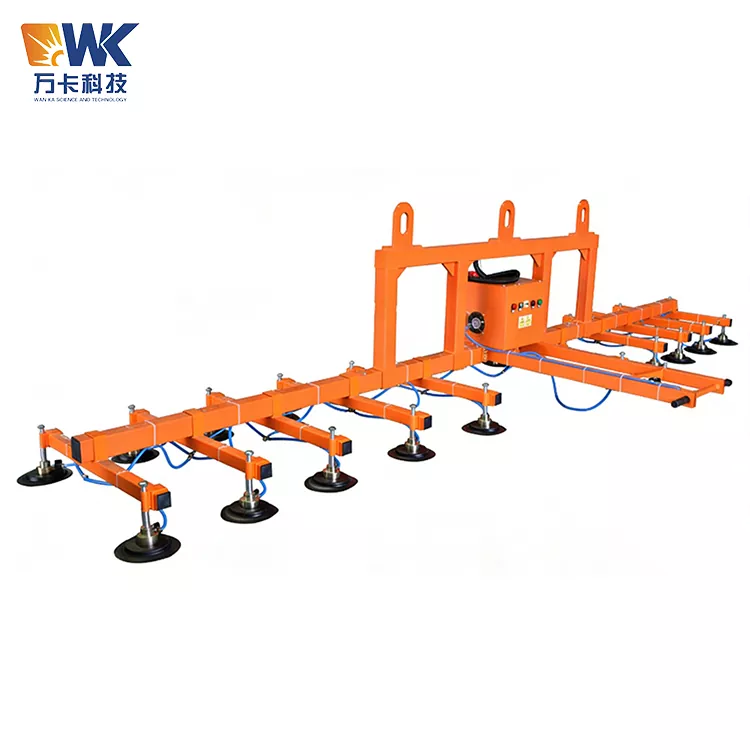

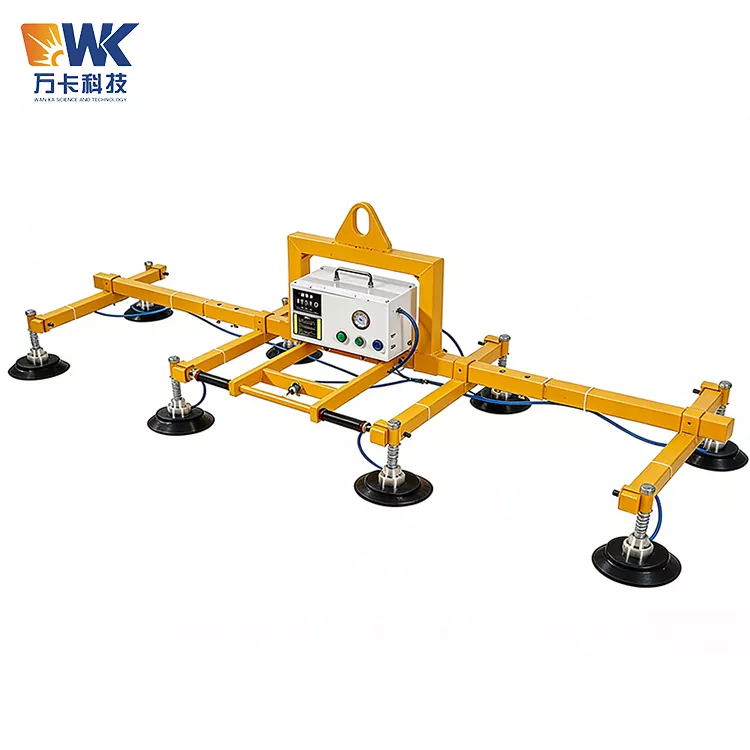

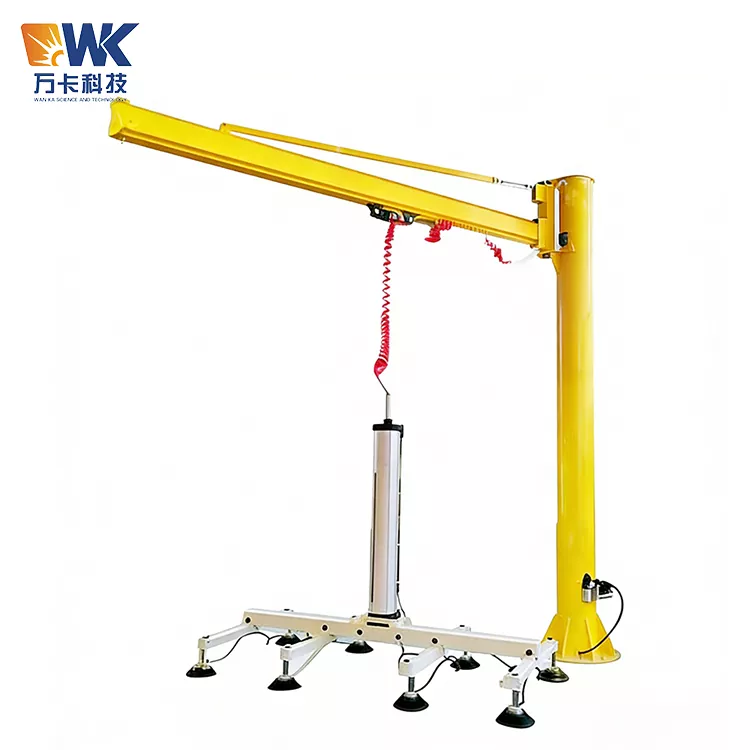

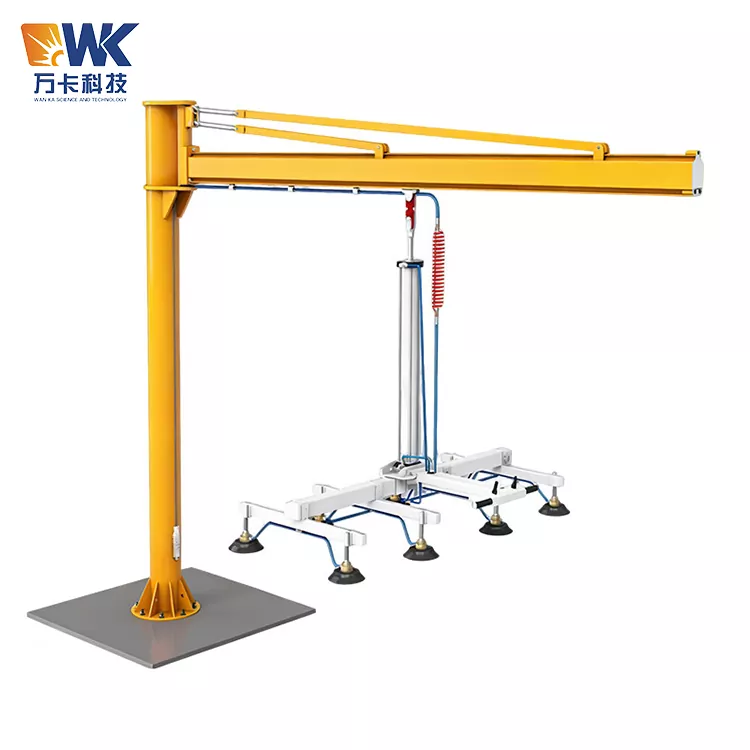

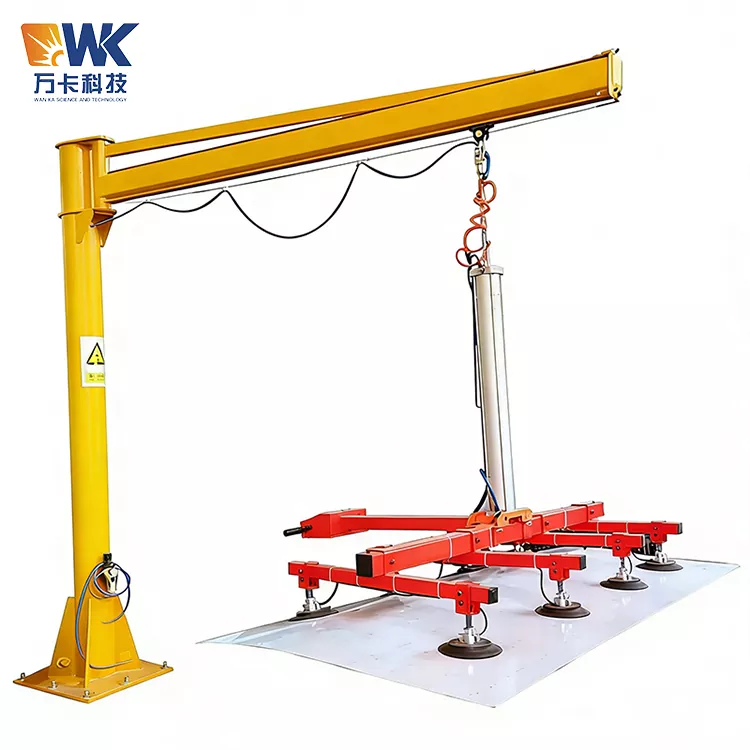

1325 Saugnapf-Laserlader

Der von Wanka Factory gelieferte Saugnapf-Laserlader 1325, auch Vakuumgreifer, Vakuumsaugnapf oder Vakuumhandhabungsmaschine genannt, ist ein automatisiertes Handhabungsgerät, das auf dem Prinzip der Vakuumsaugung basiert.

Funktionsprinzip

Dabei saugt eine ölfreie Drehschieber-Vakuumpumpe Luft zwischen Saugnapf und Werkstückoberfläche ab und erzeugt so einen Unterdruck. Anschließend wird der atmosphärische Druck genutzt, um das Werkstück fest zu befestigen. Wenn das Vakuumniveau den eingestellten Wert erreicht (typischerweise -60 kPa bis -80 kPa), behält das System automatisch den Adsorptionszustand bei. Bediener können Aktionen wie Heben, Bewegen, Drehen und Loslassen über den Griff oder die Fernbedienung durchführen und so den schnellen und sicheren Transport des Plattenmaterials von der Materialplattform zur Verarbeitungsausrüstung ermöglichen.

Zweck

Was kann das Vakuumhebegerät der Serie 1325? Es eignet sich für den Transport verschiedener flacher, dichter und undurchlässiger Plattenmaterialien.

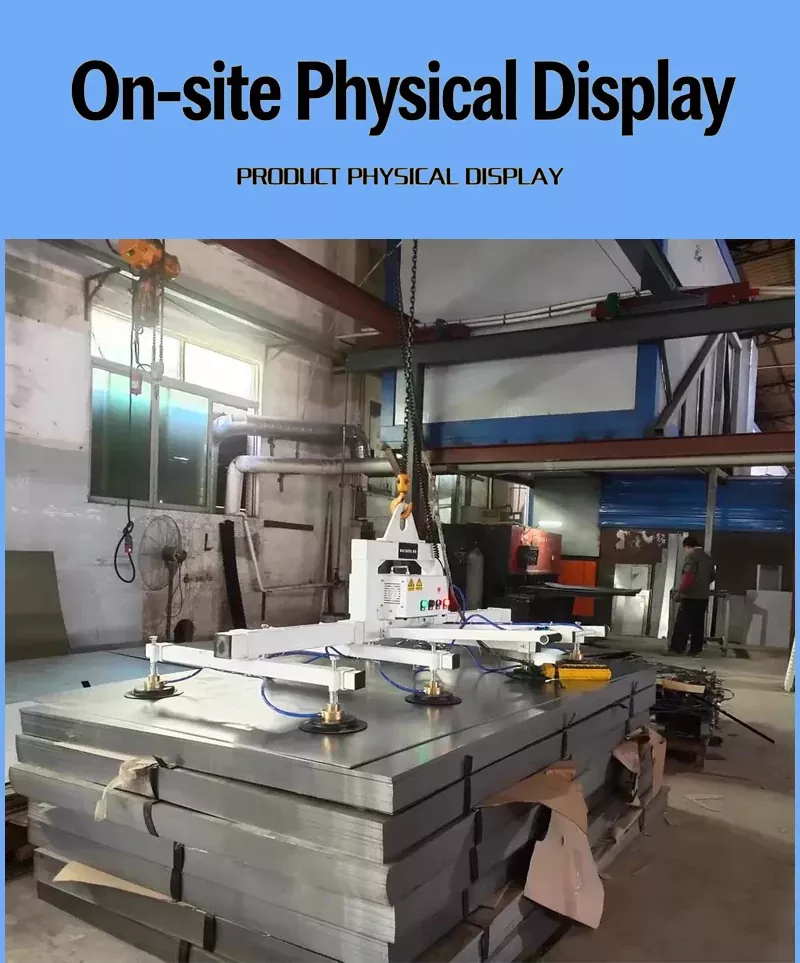

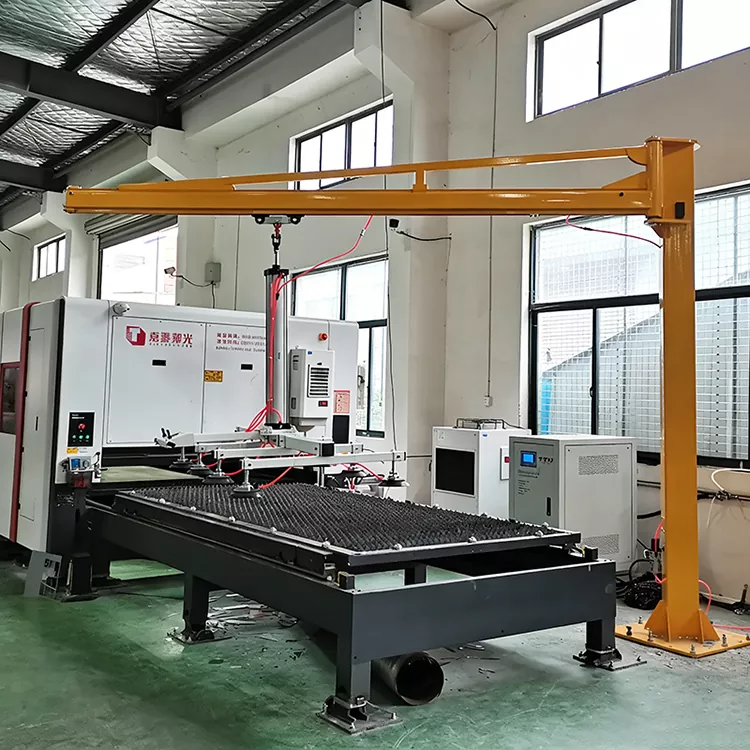

Zu den typischen Anwendungen gehören: Kohlenstoffstahlplatten, Edelstahlplatten, Aluminiumplatten, Kupferplatten und andere Metallbleche; Glas (gehärtetes Glas, Verbundglas, Vorhangfassadenglas); Stein, Marmorplatten; Holzplatten, Verbundplatten, Sandwichplatten; sowie Kunststoffplatten. In Szenarien wie dem Be- und Entladen von Material für Laserschneidmaschinen, der Materialzuführung für CNC-Stanzmaschinen und dem Blechtransport für Schermaschinen kann die Vakuumhebemaschine der Serie 1325 das herkömmliche manuelle Heben von Platten oder das Heben von Kranen ersetzen und ermöglicht so die Bedienung durch eine einzelne Person und einen beschädigungsfreien Transport.

Kernvorteile und Verkaufsargumente

Die wesentlichen Vorteile, mit denen sich die Vakuum-Saughebemaschine Modell 1325 von den zahlreichen ähnlichen Produkten auf dem Markt abhebt, liegen vor allem in den folgenden sechs Aspekten.

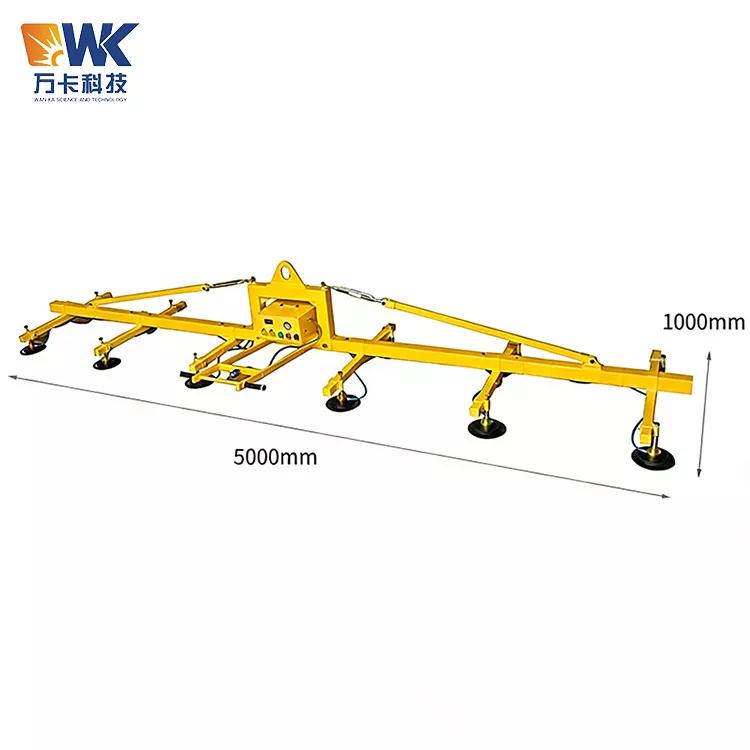

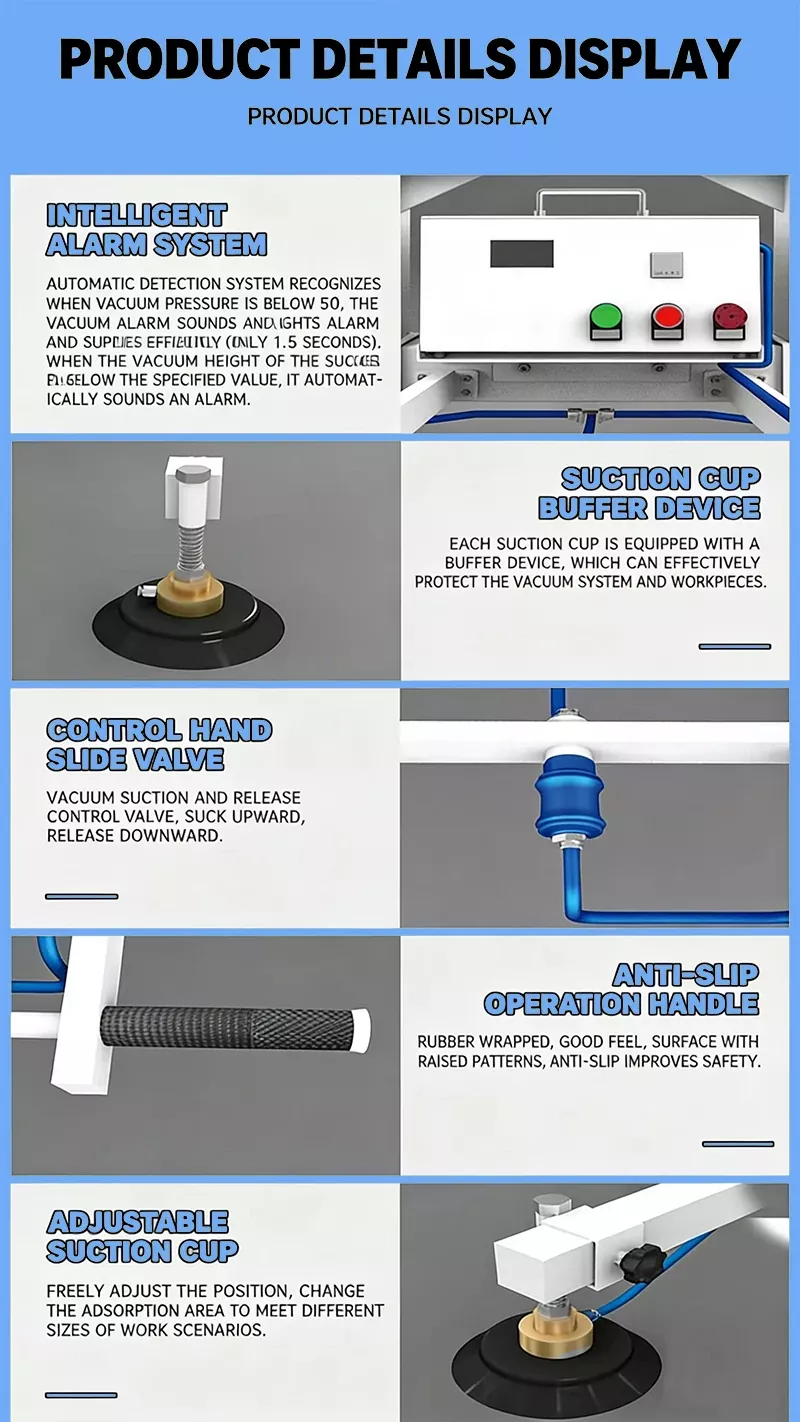

1. Exakt angepasst an mittelgroße Plattenmaterialien.

2. Doppelte Sicherheitsgarantie bei Stromausfall.

3. Ton- und Lichtalarm für Echtzeitüberwachung.

4. Doppelfederpuffer-Design für Saugnäpfe.

5. Importierte ölfreie Vakuumpumpe mit wartungsfreier Funktion.

6. Ergonomisches Design für Einpersonenbedienung.

Häufige Missbrauchswarnungen

Bei der tatsächlichen Verwendung des Saugnapf-Laserladers 1325 kommen die folgenden Fehlbedienungen am häufigsten vor und erfordern besondere Aufmerksamkeit, um sie zu vermeiden.

Ein schlechter Kontakt zwischen Saugnapf und Werkstückoberfläche führt zu Haftungsstörungen. Dies ist der häufigste Betriebsfehler. Wenn die Werkstückoberfläche mit Öl, Staub, Feuchtigkeit oder Rost verunreinigt ist, wird die Dichtwirkung der Saugnapflippe beeinträchtigt, was dazu führt, dass kein Vakuum aufgebaut werden kann oder es kontinuierlich abnimmt. Vor dem Betrieb unbedingt den Saugnapf und die Werkstückoberfläche mit einem sauberen Tuch abwischen. Darüber hinaus muss der Saugnapf perfekt ausgerichtet sein und senkrecht auf der Werkstückoberfläche haften – jede schräge Haftung führt zu einer schlechten Abdichtung und einem Verlust der Saugkraft.

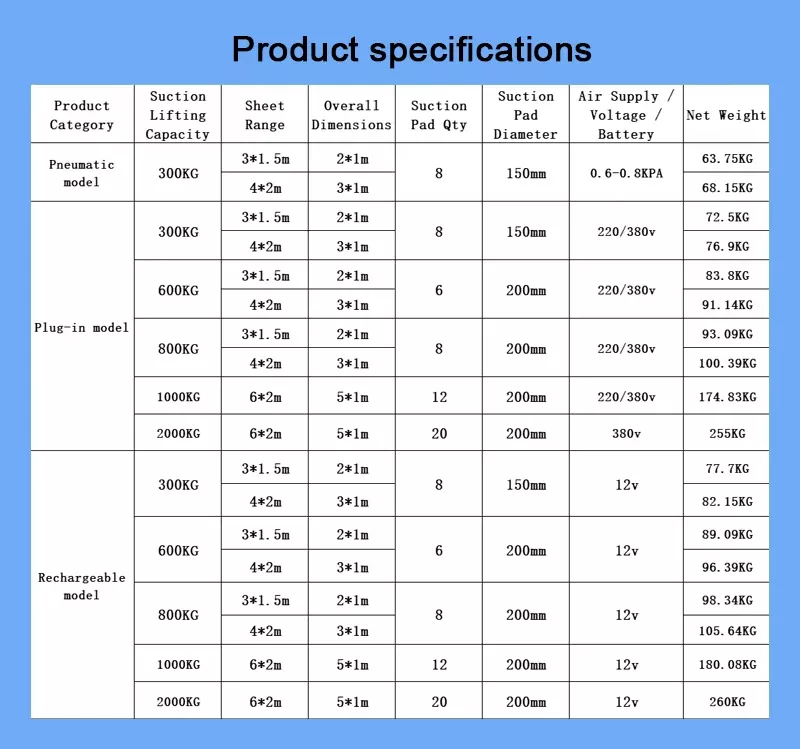

Eine übermäßige Nutzung ist gleichbedeutend damit, Sicherheit als Witz zu betrachten. Jede Vakuum-Saughebemaschine vom Typ 1325 verfügt über eine klar definierte Nenntragfähigkeit (die Standardkonfiguration beträgt normalerweise 400 kg bis 500 kg). Überlastung ist einer der gefährlichsten Betriebsfehler. Obwohl das Gerät mit einem Vakuumdruckschalter ausgestattet ist, um einen Überlastanlauf zu verhindern, sollten sich Bediener nicht auf die Schutzvorrichtung verlassen, sondern sie ausschließlich innerhalb des Nennlastbereichs verwenden. Der Sicherheitsfaktor sollte nicht weniger als das Zweifache betragen – wenn die Nennlast 400 kg beträgt, sollte die tatsächliche Adsorptionskraft über 800 kg liegen. Dies lässt keine Überlastung zu, sondern lässt vielmehr einen Sicherheitsspielraum für unerwartete Situationen.

Der Test der Ausschaltschutzfunktion wird ignoriert. Einige Benutzer haben bei der Geräteabnahme oder im täglichen Gebrauch noch nie wirksame Tests der Ausschaltschutzfunktion durchgeführt. Der richtige Ansatz ist: Schalten Sie den Strom direkt ab, wenn das Gerät voll ausgelastet ist, und beobachten Sie die Zeit, die das Werkstück benötigt, um adsorbiert zu bleiben. Wenn die Abfallzeit weniger als 5 Minuten beträgt, deutet dies darauf hin, dass möglicherweise ein Problem mit der Abschaltschutzfunktion vorliegt. Dieser Test sollte jedes Mal während der regelmäßigen Wartung durchgeführt werden.

Die falsche Einbaurichtung des Filters hat häufig zu Verstopfungen geführt. Der Filter muss senkrecht nach oben eingebaut werden. Bei vertikaler Installation setzen sich Staub und Partikel aufgrund der Schwerkraft am Boden ab. Durch Öffnen der unteren Abdeckung können sie gereinigt werden. Bei horizontaler Installation kann sich der Staub nicht absetzen und verunreinigt kontinuierlich das Filterelement, wodurch das Filterelement vorzeitig verstopft und häufig ausgetauscht werden muss. Achten Sie bei der Abnahmeprüfung unbedingt auf die Einbaurichtung des Filters.

Das Ignorieren des Schutzes der Vakuumpumpe kann zu einer verkürzten Lebensdauer führen. Wenn die Vakuum-Saughebemaschine vom Typ 1325 zum Ansaugen undurchlässiger Objekte wie Stahlplatten und Glas verwendet wird, läuft die Vakuumpumpe weiter, bis sie das maximale Vakuumniveau erreicht, und stoppt dann den Luftstrom. Dies kann zu einer Überhitzung des Pumpenkopfes führen. Normale Geräte sollten mit einem Vakuumpumpen-Schutzventil (Entlüftungsventil) ausgestattet sein, das sich automatisch öffnet, wenn das Vakuum seinen Maximalwert erreicht, und kalte Luft einleitet, um den Pumpenkopf zu kühlen. Wenn das Gerät nicht über dieses Schutzventil verfügt, kann sich die Lebensdauer der Vakuumpumpe von normalerweise zehn Jahren oder mehr auf etwa zwei Jahre verkürzen. Beim Kauf der Vakuum-Saughebemaschine vom Typ 1325 ist es notwendig, diese Konfiguration mit dem Lieferanten zu bestätigen.

Der Gummisaugnapf kommt mit korrosiven Substanzen in Kontakt. Der Gummisaugnapf darf nicht mit Säuren, Laugen, Ölflecken oder scharfen Gegenständen in Berührung kommen. Diese Substanzen beschleunigen die Alterung und Rissbildung des Gummis, was zu einer Verschlechterung der Dichtungsleistung führt. Bei der Lagerung sollte die Vakuum-Saughebemaschine vom Typ 1325 in einer trockenen und sauberen Umgebung aufgestellt werden und direkte Sonneneinstrahlung vermieden werden.

Verpackungsmethode

Der Saugnapf-Laserlader 1325 verwendet ein modulares Demontage-Verpackungsschema. Vor Verlassen des Werks wird das Gerät in die folgenden Hauptkomponenten zerlegt: Hauptträgerbaugruppe, Querträgerbaugruppe (einschließlich Saugnäpfen), Vakuumpumpeneinheit, Steuersystem (einschließlich elektrischer Steuerkasten und Griff), Ausleger- und Rotationsbaugruppe, Verbindungsleitungen und Zubehörpaket. Jede Komponente ist unabhängig verpackt:

Die Hauptträger und Querträger sowie andere große Stahlbauteile sind mit einem Stahlrahmen befestigt und verpackt – der Boden ist eine Stahlschale, die vier Seiten sind mit Winkelstahl verstärkt und die Außenseite ist mit wasserdichter Kunststofffolie und gewebtem Stoff bedeckt, der zum Stapeln und Lagern im Freien geeignet ist. Die Saugnapfkomponenten sind mit Perlbaumwollpolsterung + Pappkartons verpackt, jeder Saugnapf ist separat verpackt, um Verformungen während des Transports zu verhindern. Die Vakuumpumpeneinheit ist in einer Holzkiste verpackt – der Innenraum ist vollständig mit Schaumstoff und Perlbaumwolle gepolstert und die Außenseite der Holzkiste ist mit international gängigen Transportetiketten wie „nach oben“, „feuchtigkeitsbeständig“ und „zerbrechlich“ gekennzeichnet. Das Steuerungssystem und die Präzisionskomponenten sind in antistatischen Beuteln + Perlbaumwolle + Kartons verpackt. Das Verbindungsrohr- und Zubehörpaket ist mit Plastiktüten + Kartons verschlossen.

Alle Verpackungsmaterialien entsprechen den internationalen Standards für die Seeschifffahrt und verfügen über feuchtigkeits-, stoß- und rostbeständige Funktionen. Für die Holzkistenverpackung wird nicht mit Pestiziden behandeltes Sperrholz verwendet, das dem internationalen Pflanzenschutzstandard ISPM 15 entspricht und ohne zusätzliche Schädlingsbekämpfungsbehandlung direkt exportiert werden kann.

Versandprozess

Nach Auftragsbestätigung dauert der Produktionszyklus in der Regel 7 bis 15 Werktage (je nach Konfiguration und Bestellmenge). Nachdem das Gerät von der Produktionslinie genommen wurde, wird ein umfassender Funktionstest durchgeführt – einschließlich Vakuumtest, Volllast-Adsorptionstest, Abschaltschutztest sowie Ton- und Lichtalarmtest – und erst nach bestandenem Test kann es in die Verpackungsphase übergehen. Nach Abschluss der Verpackung wird die Ausrüstung vom Werk zum vorgesehenen Hafen geschickt (normalerweise der Hafen von Shanghai oder der Hafen von Qingdao). Die Versandzeit auf dem Seeweg hängt vom Bestimmungsort ab: etwa 7 bis 15 Tage für Südostasien, etwa 25 bis 35 Tage für Europa, etwa 20 bis 30 Tage für Nordamerika und etwa 15 bis 25 Tage für den Nahen Osten.

Versanddokumente

Für jede Vakuum-Saughebevorrichtung des Modells 1325 werden die folgenden Dokumente mit der Lieferung geliefert: Geräte-Benutzerhandbuch (in Englisch), Packliste, Produktqualitätszertifikat, CE-Zertifizierung (falls zutreffend), Original-Werksgarantiekarte für die Vakuumpumpe, Installations- und Inbetriebnahmeanleitung. Alle Dokumente sind in wasserfesten Aktentaschen versiegelt und gut sichtbar in der Holzkiste untergebracht.

Lieferinspektion

Nachdem der Kunde unseren Saugnapf-Laserlader 1325 erhalten hat, wird empfohlen, dass er die folgenden Inspektionsschritte durchführt, bevor er die Lieferung unterschreibt: Überprüfen Sie, ob die äußere Verpackung beschädigt oder deformiert ist oder Wasserflecken aufweist. Zählen Sie nach dem Öffnen des Kartons die Anzahl der einzelnen Komponenten anhand der Packliste ab. Überprüfen Sie, ob die Saugnäpfe deformiert oder beschädigt sind. Überprüfen Sie, ob die Vakuumpumpe und der elektrische Steuerkasten Transportschäden erlitten haben. Sollten Probleme festgestellt werden, vermerken Sie diese auf dem Empfangsformular und wenden Sie sich umgehend an den Lieferanten.

Installation und Inbetriebnahme

Die Installation der Vakuum-Saughebemaschine vom Typ 1325 vor Ort dauert in der Regel 4 bis 6 Stunden, einschließlich mechanischer Montage, elektrischem Anschluss und Systeminbetriebnahme. Die Stromversorgungsanforderungen für das Gerät sind 380 VAC ± 15 %, 50 Hz ± 1 Hz, dreiphasiges Dreileitersystem. Nach der Installation müssen ein Volllast-Adsorptionstest und ein Ausschaltschutztest durchgeführt werden, bevor es in Betrieb genommen werden kann. Einige Anbieter bieten Ferninstallationsdienste für die Videoführung an oder können Techniker zur Installation vor Ort entsenden (die Kosten sind nicht im Preis inbegriffen).
