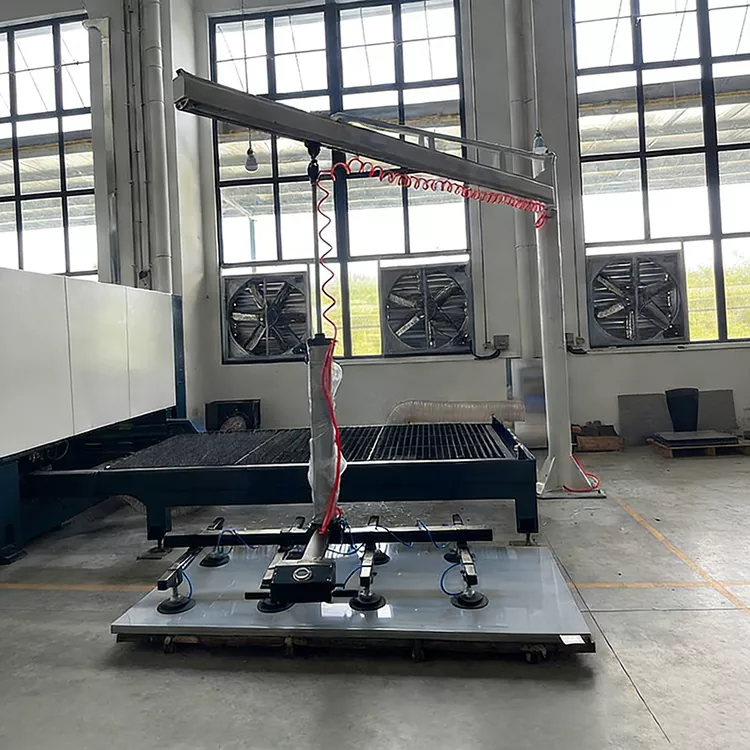

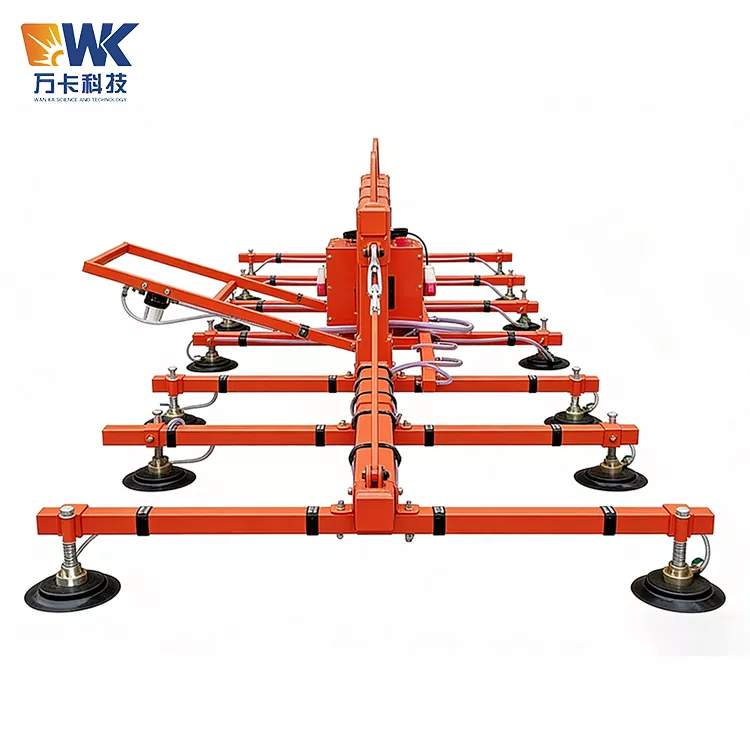

Maßgeschneiderter Saugnapf-Laserlader

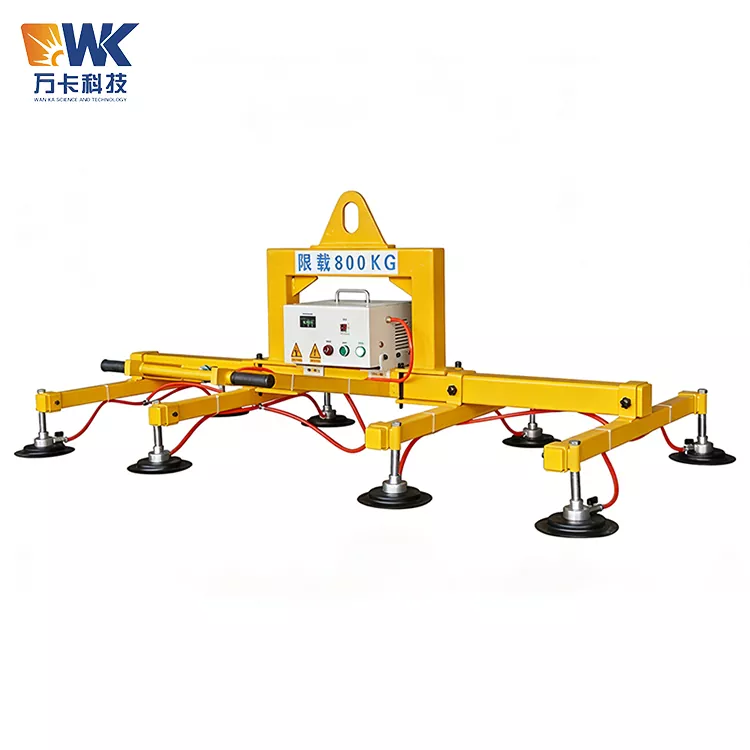

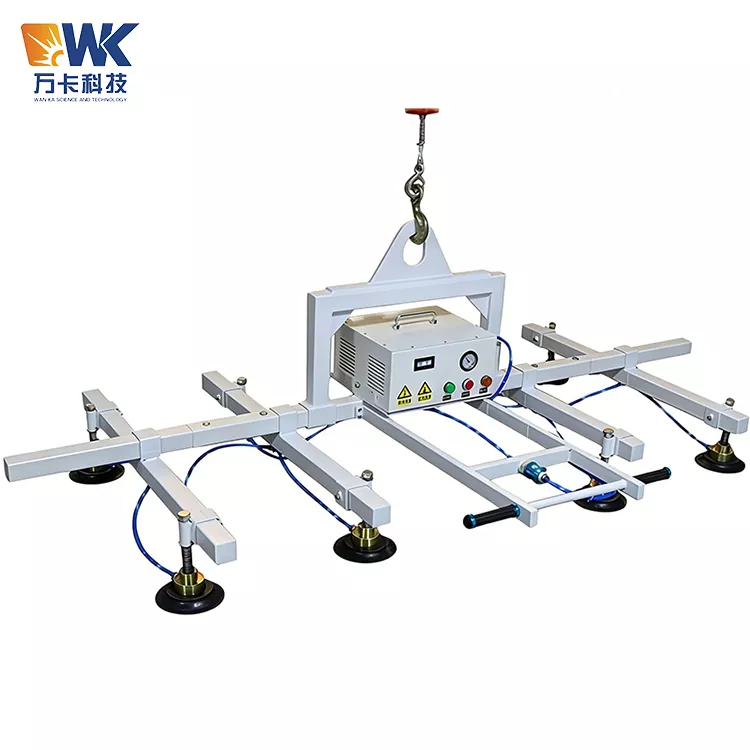

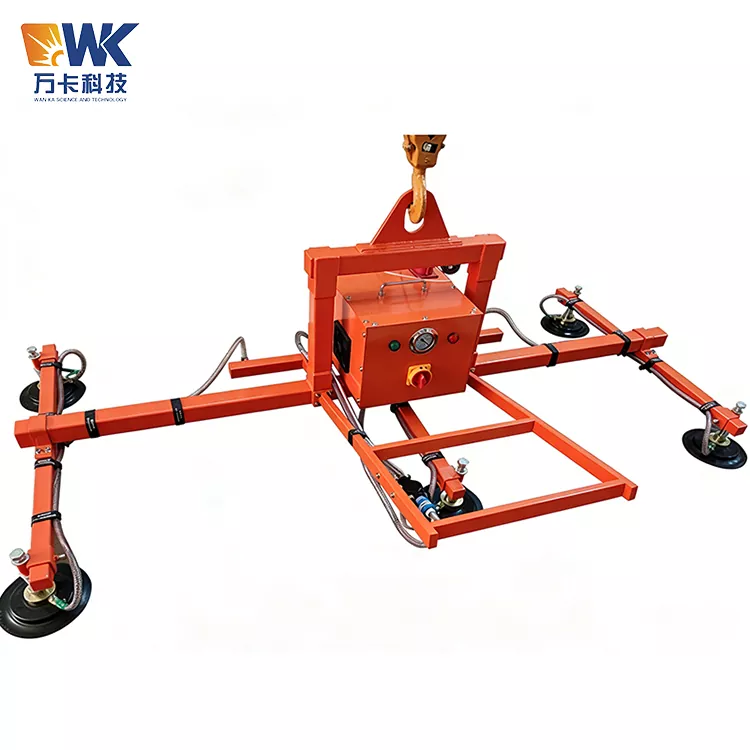

Der maßgeschneiderte Saugnapf-Laserlader von Wanka deckt einen flexiblen Lastbereich von 250 kg bis 2000 kg ab und verfügt über eine anpassbare integrierte Vakuum-Energiespeicher-Hauptträgerstruktur und eine modular einstellbare Saugnapfkombination. Es passt sich an komplexe Arbeitsbedingungen wie ölige, rostige und leicht verzogene Blechoberflächen sowie an spezielle Werkstattinstallationsumgebungen und Kranparameterbeschränkungen an. Basierend auf der Unterdruck-Vakuum-Adsorptionstechnologie ermöglicht es eine intelligente Handhabung durch eine einzelne Person und eine beschädigungsfreie Zuführung für alle Arten von Spezialplatten, weitgehend kompatibel mit Produktionslinien für Laserschneiden, Plasmaschneiden, Biegen und Stanzen im Schiffbau, in der Windkraft, in der Schwerstahlkonstruktion und in der Druckbehälterindustrie.

Exklusive Anpassungsdienste

Wanka bietet maßgeschneiderte Dienstleistungen rund um den gesamten Zyklus aus einer Hand, einschließlich Vor-Ort-Begutachtung, Schemaentwurf, struktureller Optimierung, Produktion und Fertigung, Installation und Inbetriebnahme sowie technischer Schulung. Alle Parameter werden unabhängig von den tatsächlichen Arbeitsbedingungen des Kunden entworfen, ohne starre Modifikationen von Standardmodellen, wodurch eine 100-prozentige Übereinstimmung mit den Produktionsanforderungen vor Ort gewährleistet wird.

1.Anpassung der Strukturgröße

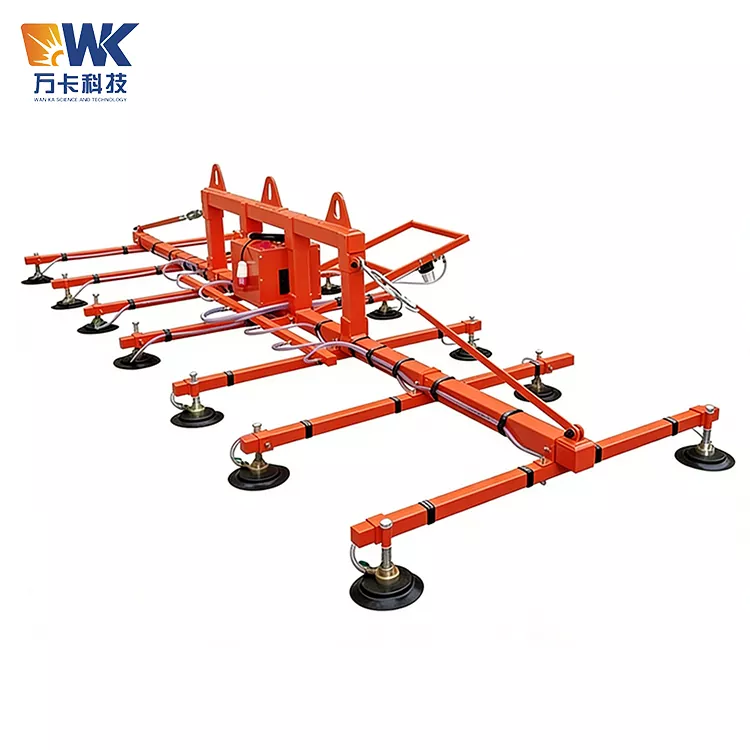

Unterstützt individuelle Hauptträgerlängen von 2 m bis über 8 m und eine flexible Anpassung der Anzahl und des Abstands der Querträger. Verwenden Sie bei extrem langen Platten eine fachwerkverstärkte Struktur, um eine Durchbiegung des Balkens zu vermeiden. Erweitern Sie bei extrem breiten Platten die Quersauganordnung, um eine gleichmäßige Belastung der gesamten Platte sicherzustellen. Kundenspezifische, speziell geformte Halterungsstrukturen für runde Flansche, trapezförmige Platten und perforierte Werkstücke, um eine gezielte Ansaugung zu erreichen und eine ungültige Ansaugung zu vermeiden.

2. Anpassung des Lade- und Saugsystems

Je nach tatsächlichem Gewicht, Dicke und Oberflächenrauheit des Werkstücks berechnen und passen Sie die Saugnapfmenge, den Durchmesser und das Material professionell an. Ausgestattet mit ölbeständigen, verschleißfesten oder stark haftenden Schwammsaugnäpfen für ölige, rostige und raue Platten. Der Sicherheitsredundanzkoeffizient liegt streng über 2,0 und die maximale kundenspezifische Last kann 2000 kg erreichen, um den Handhabungsanforderungen ultradicker Grobbleche gerecht zu werden.

3.Kontrolle und Funktionsanpassung

Behalten Sie wichtige Energiespar- und Sicherheitsfunktionen bei und unterstützen Sie eine personalisierte Funktionserweiterung. Das intelligente intermittierende Start-Stopp-System passt die Betriebsfrequenz des Pumpenkörpers automatisch an den Vakuumdruck an und reduziert so den Stromverbrauch im Leerlauf effizient. Benutzerdefinierte Vakuum-Echtzeitanzeige, Druckfrühwarnung, Fernbedienung und andere Funktionen; Adaptive Aufrüstung elektrischer Komponenten für hohe Luftfeuchtigkeit, Staubanfall und andere raue Werkstattumgebungen.

4. Anpassung vor Ort

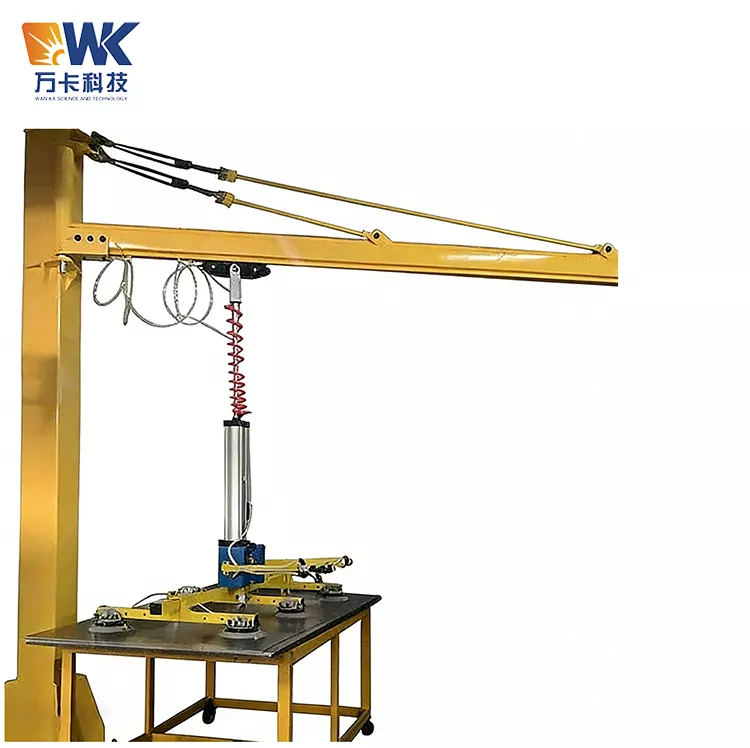

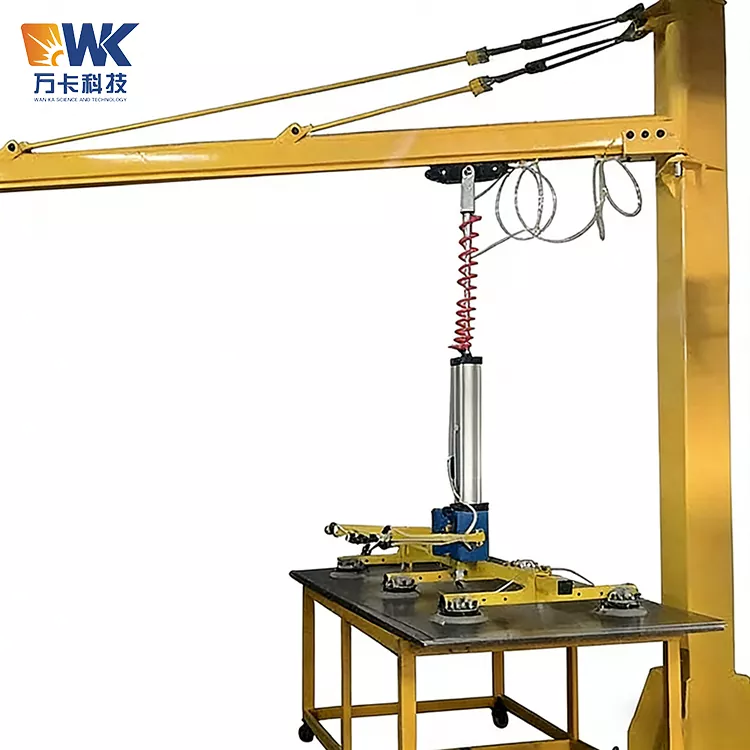

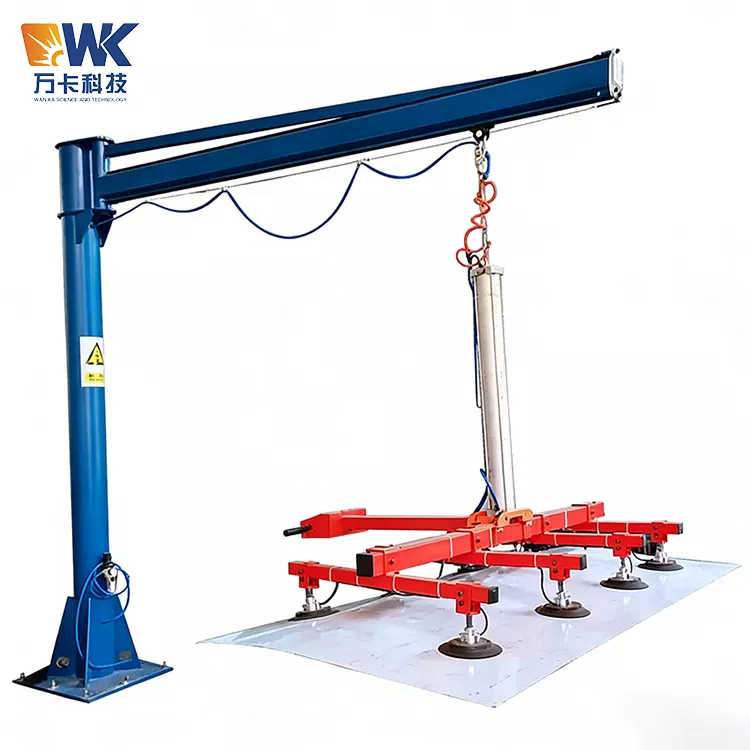

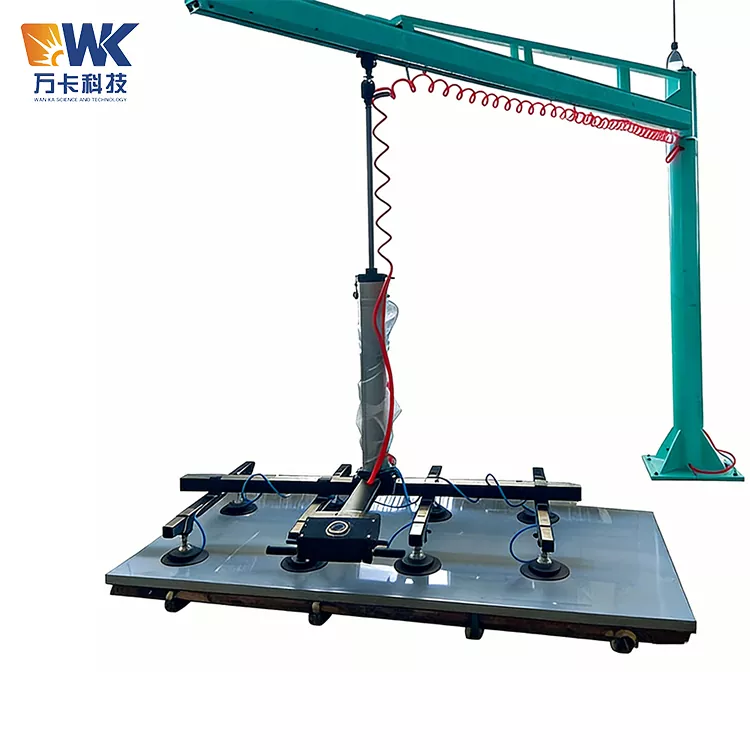

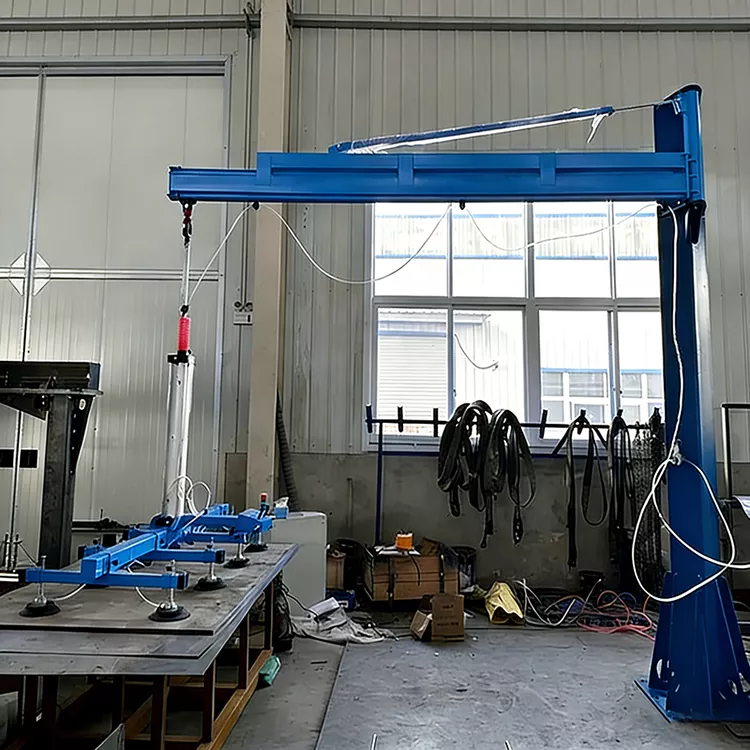

Optimieren Sie die Aufhängungsschnittstelle, die Aufhängungshöhe und den Installationsmodus entsprechend dem vorhandenen Laufkran des Kunden, den Parametern des elektrischen Hebezeugs und der Raumaufteilung in der Werkstatt. Lösen Sie die Probleme bei der Installationsanpassung, die durch einen begrenzten Kranhub, eine spezielle Hakengröße und inkonsistente Stromversorgungsspezifikationen verursacht werden, und realisieren Sie ein nahtloses Andocken an die vor Ort vorhandene Ausrüstung.

Vorsichtsmaßnahmen für Betrieb und Wartung

Um einen langfristig stabilen Betrieb, Sicherheit und hohe Effizienz kundenspezifischer Vakuum-Saugheber zu gewährleisten, fasst Wanka standardisierte Betriebs- und Wartungsspezifikationen zusammen, die auf umfangreichen Erfahrungen im Außendienst basieren und für alle nicht standardmäßigen kundenspezifischen Modelle geeignet sind:

1 Regeln für die Inspektion vor dem Betrieb

Überprüfen Sie vor jeder Schicht den festen Sitz der maßgeschneiderten Saugnäpfe und Spezialhalterungen, um sicherzustellen, dass keine Verformung, Alterung oder Luftlecks vorliegen. Überprüfen Sie die Luftdichtheit von nicht standardmäßigen kundenspezifischen Luftleitungen und -verbindungen und reinigen Sie das Filterelement und die Saugnapfoberfläche von Staub, Ölflecken und Verunreinigungen. Testen Sie das akusto-optische Alarm- und Vakuumdrucksensorsystem, um eine empfindliche Reaktion der Sicherheitsgeräte sicherzustellen.

2 Standardbetriebsspezifikationen

Arbeiten Sie strikt innerhalb des kundenspezifischen Nennlastbereichs und überlasten Sie das Gerät niemals. Vergewissern Sie sich bei speziell geformten und unebenen Platten vor dem Anheben, dass alle gültigen Saugnäpfe vollständig angebracht sind und der Vakuumdruck den Standardwert erreicht. Halten Sie beim Verschieben und Heben eine stabile Geschwindigkeit aufrecht, vermeiden Sie plötzliche Starts und Stopps und verhindern Sie ein Wackeln des Werkstücks und ein Vakuumleck.

3 Sicherheitsschutzrichtlinien

Der kundenspezifische Saugnapf-Laserlader ist mit einem eingebauten Vakuumspeicher ausgestattet, der bei Stromausfall eine effektive Adsorption für mehr als 20 Minuten aufrechterhalten kann und damit die CE-Norm übertrifft. Allerdings ist es dem Bediener während des Betriebs verboten, unter dem Werkstück zu stehen, um mögliche Sicherheitsrisiken zu vermeiden. Unterbrechen Sie den Betrieb sofort, sobald ein Vakuumleck, ein ungewöhnliches Geräusch oder ein Alarm festgestellt wird, und nehmen Sie den Betrieb nach der Fehlerbehebung wieder auf.

4 tägliche Wartungsregeln

Reinigen Sie das Filterelement und die Saugnapfoberfläche regelmäßig, um die Adsorptionsoberfläche sauber und trocken zu halten. Überprüfen Sie regelmäßig den Befestigungsgrad von kundenspezifischen, nicht standardmäßigen Halterungsschrauben und Schweißteilen, um zu verhindern, dass sich Teile durch Langzeitvibrationen lösen. Die importierte ölfreie Vakuumpumpe erfordert keinen täglichen Ölwechsel, sondern nur eine regelmäßige Staubreinigung, um die Wärmeableitung sicherzustellen. Lagern Sie das Gerät in einer trockenen und belüfteten Umgebung, um eine langfristige Sonneneinstrahlung und den Kontakt mit ätzenden Substanzen zu vermeiden.

FAQ

F1: Welche Spezialplatten kann der kundenspezifische Vakuumheber verarbeiten?

Es eignet sich für ultralange/ultrabreite/ultradicke Platten, runde Flansche, trapezförmige Teile, perforierte Werkstücke und Platten mit öligen, rostigen oder leicht verzogenen Oberflächen und deckt alle nicht standardmäßigen flachen, dichten Materialien ab.

F2: Was ist die maximale kundenspezifische Belastung und Länge?

Die maximale kundenspezifische Last erreicht 2000 kg, und der Hauptträger kann bis zu 8 m oder länger angepasst werden, mit verstärkter Struktur, um ein stabiles Heben ohne Verformung zu gewährleisten.

F3: Hinterlassen maßgeschneiderte Saugnäpfe Spuren auf der Plattenoberfläche?

Verwenden Sie flexible Saugnäpfe aus Gummi/Schwamm für einen weichen Kontakt mit einer ausgewogenen Federpufferstruktur, die eine kratz- und einkerbungsfreie Handhabung aller hochpräzisen Platten ermöglicht.

F4: Benötigt die kundenspezifische Ausrüstung eine Luftquelle?

Es ist keine externe Luftquelle erforderlich. Ausgestattet mit einer importierten ölfreien Vakuumpumpe ist für die Inbetriebnahme und den Betrieb nur eine standardmäßige 380-V-Industriestromversorgung erforderlich.

F5: Wie energieeffizient ist das maßgeschneiderte Modell?

Ausgestattet mit der intelligenten intermittierenden Start-Stopp-Technologie reduziert es den Stromverbrauch im Leerlauf um 60–80 % und verdoppelt effektiv die Lebensdauer der Vakuumpumpe.

F6: Ist die kundenspezifische Ausrüstung im Falle eines plötzlichen Stromausfalls sicher?

Der integrierte Vakuumakkumulator hält die Adsorption nach einem Stromausfall über 20 Minuten lang aufrecht und sorgt so für ausreichend sichere Betriebszeit und übertrifft die EU-CE-Sicherheitsstandards bei weitem.

F7: Was ist die Garantie und der Kundendienst?

12 Monate Vollgarantie auf die Kernkomponenten der Maschine. Bieten Sie Remote-Debugging, Betriebsschulungen und lebenslangen, kostengünstigen Austausch maßgeschneiderter gefährdeter Teile.
